超5类/6类/7类布线产品之间有什么联系和区别?

    2020-06-22 浏览量: 来源:英曼集团

在爆炸似发展的信息时代,几乎人手一部电子产品,每日访问浏览网页已经成为大趋势,网络透明化,令人乍然!而在这高速网络运转的背后,有一些综合布线产品在“努力”的支持着,正因为有这些配角的配合,网络的传输速度才会发展的如此之快。

综合布线,综合布线系统

综合布线产品在通信传输这一块产品有网络配线架、网络模块、网络面板、网络跳线、网络水晶头等产品。这些网络综合布线产品中在传输速率上可以分为超5类、6类、超6类、7类、8类。那么何为超5类、6类、超6类、7类、8类呢?它们之间有何区别呢?为迎接5G时代,光速传输速率已经达到8类,但目前使用的还是比较少的。相信随着5G基地的建立,传输速率的要求高不是一句空话!

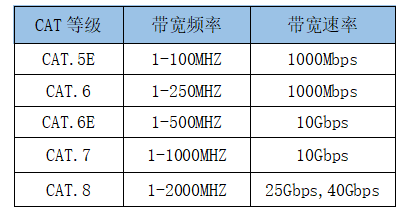

看下列的图,可以得知5类、6类、超6类、7类、8类在以太网中传输速率和频率带宽上还是有很大区别的。

综合布线,综合布线系统

根据上图综合布线传输速率类别的区别,综合布线产品在传输速率这一部分主要是关于网线的传输,由于要详细的介绍关于在以太网线缆中网线的类别,小编选择了英曼网络综合布线产品介绍一下哦。

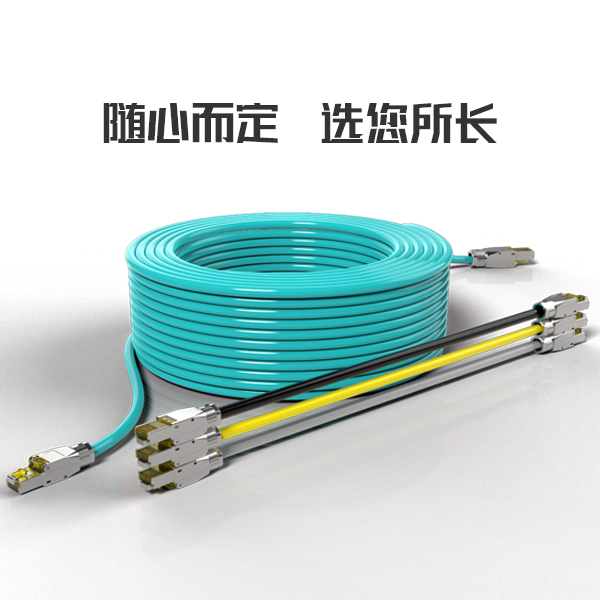

1,超5类6类超6类7类8类网络跳线

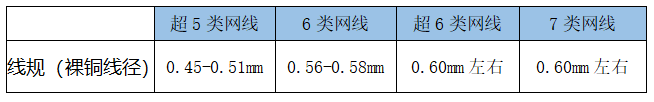

网络跳线又称为网线和双绞线。现在只要用到网络总离不开网线的使用,网线已经是网络传输的一种必需品。随着网络类别的等级的升高。网线的线芯也就越高,越粗。对于网线的线芯,每个工厂每家都有自己的标准,不过一般而言,大部分都是参考下列的铜芯线径。

综合布线,综合布线系统

有些厂家会为了省钱省材料以次充好,根本达不到以上铜芯尺寸的要求,反而在网线的外观上做手脚,这就有些过分了。

这里需要重点强调一下关于7类8类的网线!因为就目前市场上而言,暂时没有普及或使用关于7类的其它布线产品(如:配线架)。7类已经是是双屏蔽双绞线,每一对线都有一个铝箔屏蔽层,四对线芯合在一起还有一个公共大屏蔽层。虽然7类8类网线已经用于RJ45接口上,但真正适用的是CG45接口上。

网络跳线,八类网线

而且随着5G基地的建立,8类网线横冲出世,由于可支持2000Mhz,且传输速率高达40Gb/s,这类网线日后定会成为主角。但传输距离只有30m,故而现在使用率不高。

区分这些网线的最好的方式是看网线的外皮会标有“CAT5、CAT5E、CAT6”等字样。当然这网线肯定是有正规厂家出品哦。比如:山泽,英曼网线上都有这些规格。另外,为了保持四对双绞线的相对位置,提高网线的平衡性和串扰衰减,一般在超5类以上的网线加入十字骨架。

网络跳线,八类网线

总之,由于网线的传输速率类别的出现,带动了其他布线产品的传输速率升级。

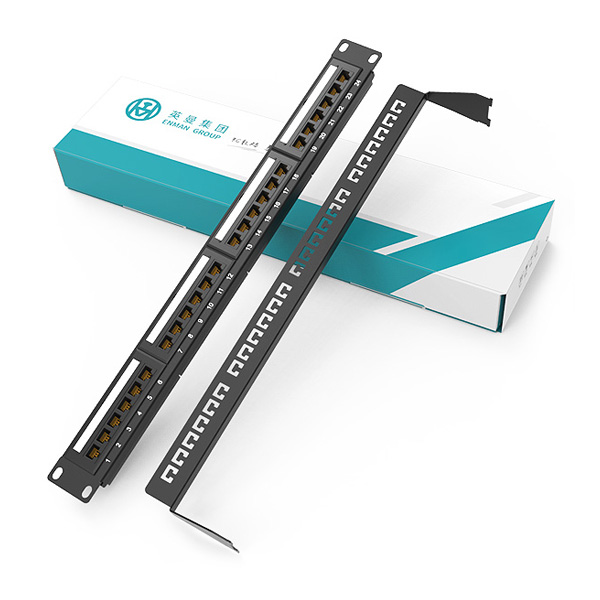

2,超5类/6类/超6类/7类网络配线架(传输速率认证 FLUKE 3P / 欧盟安全认证 REACH ROHS)

网络配线架根据其他类别划分的话,也是有很多种的,比如根据高度有0.5U、1U、2U等。根据口数有24口,12口,8口等。这主要是介绍超5类6类超6类7类配线架。从外观上上,超5类6类超6类7类配线架没有任何区别,唯一的区别就在于传输速率是按照百兆、千兆、万兆来设计的。

网络配线架,RJ45配线架

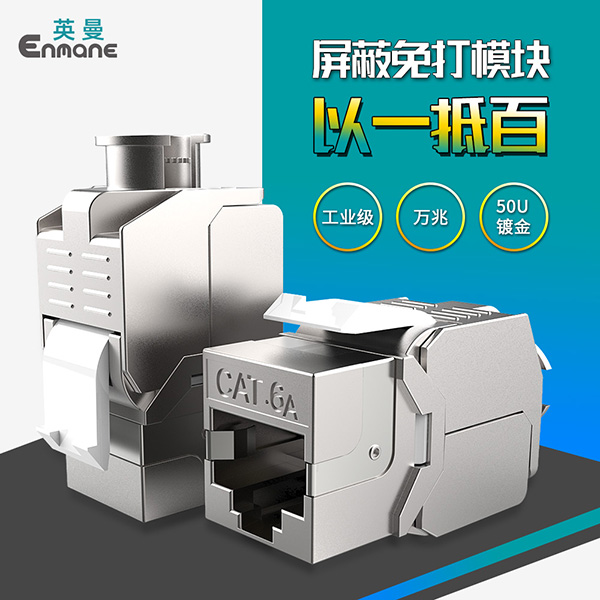

3,超5类/6类/超6类/7类网络模块(传输速率认证 FLUKE 3P / 欧盟安全认证 REACH ROHS)

由于现在网速要求的提高,网络模块也由各种原因开始划分超5类6类超6类7类,他们之间的差异在于PCB线路板和IDC端子台之间的传输速率上的要求。网络模块根据材质的使用,使得超5类6类超6类7类网络模块又分为屏蔽和非屏蔽。目前方便简单的打线方式的模块出现,市面上已经开始普及使用免打网络模块。

网络模块,RJ45模块

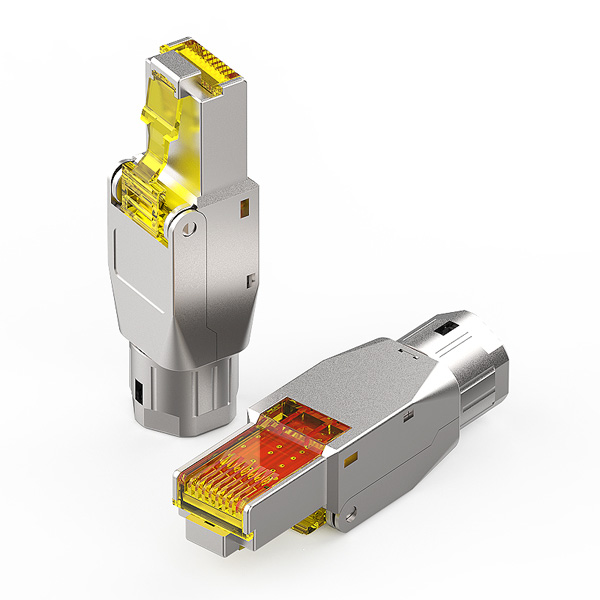

4,超5类/6类/超6类/7类网络水晶头

对于网络水晶头的超5类6类超6类7类而言,它们和网络配线架、网络模块制作原理一样,都是根据传输速率设计的。网络水晶头在此基础上也分传统水晶头的屏蔽和非屏蔽,还有新型5G水晶头。

网络水晶头,5G水晶头

市面上其他的布线产品还是很多的,就不一一介绍了。

总结:对于网络布线这一块,仁者见仁,智者见智了,每个人的看法想法都会有所差别,以上就是小编简单的介绍关于超5类、6类、超6类、7类等综合布线产品的一些看法,希望对你们有所帮助。欢迎大家吐槽!
